UPS电源交通行业解决方案之地铁

2020-03-26 浏览:0

一、行业现状概述

近年来城市轨道交通行业发展迅猛,国内各大城市陆续建设城市地铁,地铁已经是一些大中城型市不可缺少的交通工具。在轨道交通设备中,电源系统是保证弱电各子系统正常工作的先决条件,必须安全可靠。目前,在轨道交通各机电系统中,其主设备需采用UPS装置的主要有:通信系统、信号系统、综合监控系统、设备环境监控系统、自动售检票系统、乘客资讯显示系统、屏蔽门系统等子系统。

地铁


二、行业环境、负载特征描述:

1、使用初期,均使用临时供电,电网环境差,随时可能断电。

2、安装初期,地下车站温度低、湿度大。

3、以计算机类负载为主,对闪断极其敏感,对电压精度要求高。

4、机房均无人值守,维护不尽相同三、技术解决方案轨道交通需要由UPS提供保护的有以下几大系统


应用关键负载UPS 系列功率需求备注
通信系统专用通信网络、公安通信网络、民用通信网络FR-UK系列10 – 30KVA一般要求必须冗余
信号系统信号灯、计算机、网络设备及自动化控制设备FR-UK系列10 - 30KVA当需要高可用性时要求具备冗余
综合监控系统ISCS电力监控、环境与设备监控、火灾自动报警FR-UK系列30-100KVA需要并联系统以实现冗余和容量
门禁系统ACS驱动电源、门禁设备FR-UK系列60–120KVA需要并联系统以实现冗余和容量
自动售检票系统AFC计算机、售票设备及自动化控制设备FR-UK系列10–60KVA需要并联系统以实现冗余和容量
自动列车监控系统ATS计算机、监控设备及自动化控制设备FR-UK系列30-100KVA需要并联系统以实现冗余和容量

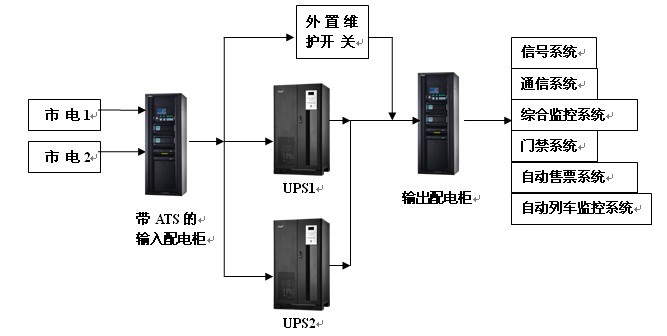

目前,UPS电源交通行业解决方案——地铁一般采用集中供电、并联冗余的供电方式

地铁UPS电源解决方案
